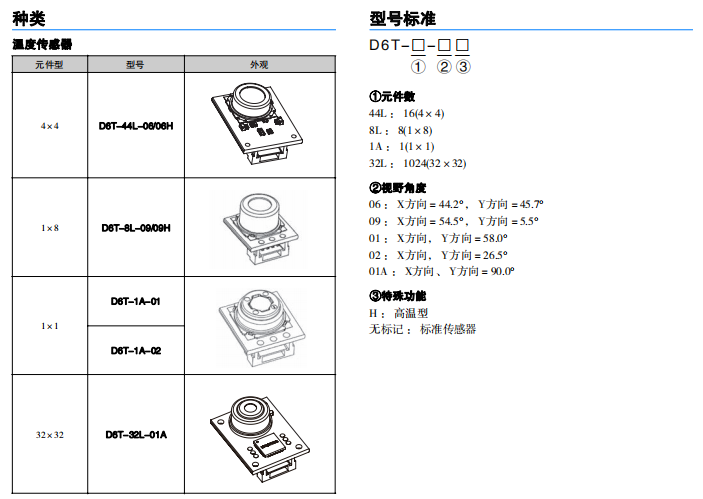

歐姆龍紅外傳感器D6T-32L-01A 32×32

對靜止人物也能檢測高靈敏度的人體感應傳感器通過使用自制的MEMS、ASIC，達到了高水平的SNR。(D6T-32L-01A除外) 數字輸出，抗干擾性優異。通過低串?dāng)_的視野特性，實現更高精度的區域溫度檢測。

立即咨詢

額定值

型號	D6T-44L-06/06H	D6T-8L-09/09H	D6T-1A-01	D6T-1A-02	D6T-32L-01A
電源電壓	DC4.5V~5.5V
保存溫度范圍	?10 ～ 60°C	?20 ～ 80°C		?40 ～ 80°C	?20 ～ 80°C
使用溫度范圍	0 ～ 50°C	0 ～ 60°C		?40 ～ 80°C	?10 ～ 70°C
儲存濕度范圍*	85% 以下.	95% 以下.
使用濕度范圍*	20% ～ 85%	20% ～ 95%

* 不結冰、凝露

特性

型號		D6T-44L-06/06H	D6T-8L-09/09H	D6T-1A-01	D6T-1A-02	D6T-32L-01A
視野角度*1	X 方向	44.2°	54.5°	58.0°	26.5°	90°
視野角度*1	Y 方向	45.7°	5.5°	58.0°	26.5°	90°
對象物溫度輸出精度*2	精度 1	±1.5℃以內 測量條件：Vcc=5.0V ①Tx=25℃，Ta=25℃ ②Tx=45℃，Ta=25℃ ③Tx=45℃，Ta=45℃				±3.0℃以內 測量條件：Vcc=5.0VTx=25℃、Ta=25℃ 中央16像素區域
對象物溫度輸出精度*2	精度 2	±3.0℃以內 測量條件：Vcc=5.0V④Tx=25℃，Ta=45℃				±5.0℃以內 測量條件：Vcc=5.0V Tx=80℃、Ta=25℃ 中央16像素區域
消耗電流		Typ. 5mA		Typ. 3.5mA		Typ. 19mA

功能

型號	D6T-44L-06/06H	D6T-8L-09/09H	D6T-1A-01	D6T-1A-02	D6T-32L-01A
對象物溫度檢測范圍*2	5～50℃/5～200℃		5 ～ 50°C	?40 ～ 80°C	0 ～ 200°C
環境溫度檢測范圍*2	5 ～ 45°C			?40 ～ 80°C	0 ～ 80°C
輸出規格	向串行通信端口輸出與對象物溫度(Tx)、參照溫度(Ta)對應的數字值
輸出形態	Binary Code(檢測溫度［℃］的10倍)
通信形態	I2C 形態
溫度分辨率(NETD)*3	0.06°C	0.03°C	0.02°C	0.06°C	0.33°C *4

*1 請參閱視野特性
*2 請參閱對象物溫度檢測范圍
*3 參考數據
*4 為中央4個像素的平均值

對象物溫度檢測范圍

D6T-44L-06, D6T-8L-09, D6T-1A-01
D6T-1A-02
D6T-44L-06H, D6T-8L-09H

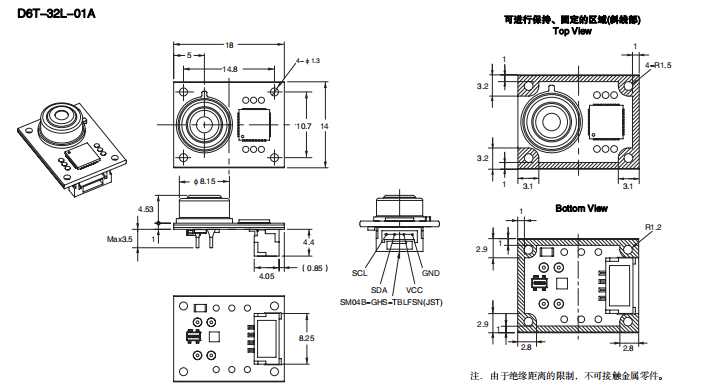

D6T-32L-01A

連接

熱傳感器結構圖
< D6T-8L-09/09H >

端子配置

名稱	端子	功能	備注
GND	1	接地	–
VCC	2	正電源電壓輸入	–
SDA	3	串行數據輸入輸出線	請將開漏、SDA連接至上拉電阻。
SCL	4	串行時鐘輸入	請將開漏、SCL連接至上拉電阻。
